摘要：电容作为三大被动元件之一，在开关电源滤波、电机启动、车载电路储能等场景中扮演着不可替代的角色。电容老化导致的设备故障——无论是家电突然停转、工业产线宕机还是汽车电子系统误报——往往让维修人员束手无策。本文立足家电维修、工业设备和汽车电子三大行业场景，从万用表选型到安全放电、从容量直读到进阶ESR判断，系统拆解电容检测全流程。家电维修师傅可快速排查空调、洗衣机、电磁炉的电容失效；工业质检员能掌握工厂级电容筛选标准；汽车维修人员可精准定位电容引发的行车故障。无需昂贵仪器，一台普通万用表，就能完成80%以上的电容故障诊断。
一、家电维修·工业设备·汽车电子：电容检测前置准备
1. 核心工具介绍：从入门万用表到行业专用仪器
不同场景对检测工具的要求差异显著，选对工具是精准检测的第一步。
基础款（新手/小规模维修） ：
数字万用表：建议选用带有电容测量档位（通常标有“F”或“CAP”符号）的数字万用表，测量范围覆盖200pF到2000μF以上。200μF以下小容量检测使用数字表即可满足需求，2000μF以上大容量电解电容检测则可选带专用电容插孔的型号-6。
指针式万用表：适合无数字表时的临时判断，通过电阻档观察指针摆动幅度来定性评估电容充放电能力，但对操作经验要求较高-6。
专业款（批量检测/高精度场景） ：
LCR电桥：工业质检和汽车电子批量检测的标准配置，可同时测量电容（C）、等效串联电阻（ESR）和耗散因数（D），检测精度远超普通万用表-。
电容测试仪/ESR表：专门用于评估电容老化程度，对电解液干涸导致的ESR升高尤其敏感，维修开关电源时优先检测高频滤波电容可提升60%排查效率-6。
耐压测试仪：工业高压电容（如电力电容器、变频器滤波电容）必须测试耐压性能，施加1.5倍额定电压1分钟，无击穿漏流突增为合格标准-。
兆欧表（绝缘电阻测试仪） ：检测电容端子与外壳之间的绝缘电阻，新电容应≥5000MΩ-87。
行业选型参考：
家电维修：普通数字万用表（带电容档）＋ 绝缘螺丝刀即可覆盖90%场景-6。
工业设备来料检验：LCR电表 ＋ 耐压测试仪 ＋ 绝缘电阻测试仪，依据GB/T 2693、IEC 60384-1:2021标准执行-38。
汽车电子维修：带电容档的数字万用表（CAT III级安全表笔），复杂故障配合示波器观察纹波-40。
2. 电容检测安全注意事项（行业专属防护）
电容存储电荷的能力越强，操作风险越大。以下4条为检测前必须严格执行的安全规范：
完全断电与放电（⚠️重中之重）：检测前必须确保被测电路已完全断电。然后用绝缘工具（镊子、螺丝刀）短接电容两极3-5秒。对于高压电容（如家电开关电源400V滤波电容、工业变频器电容），建议通过5W/1kΩ电阻进行缓慢放电，避免短路放电产生火花损伤电容内部结构-。数据显示，未充分放电导致约35%的万用表电容档损坏-72。
高压电容强制放电：家电维修中常见的高压电容（如电磁炉谐振电容1200V）残余电压可高达数百伏，操作前必须用专用放电器或高阻值电阻放电，严禁徒手触碰引脚。汽车电子中的电容在断开蓄电池负极后仍需单独放电-40。
极性确认（电解电容专属） ：电解电容有正负极之分，接反可能导致电容内部短路甚至爆裂。极性识别方法：长脚为正极，外壳银色条纹标记端为负极；也可用万用表电阻档测量，阻值较大时黑表笔所接端为正极-。
测量完成后复位：万用表表笔应及时插回电压测量孔，防止下次误用电阻/电容档测量高压电路而烧毁仪表保险丝-1。
3. 电容基础认知（适配多行业精准检测）
在动手检测之前，了解电容的基本分类和关键参数，能有效避免误判。
电容结构速览：电容由两片金属电极和中间的电介质（绝缘材料）构成，用于储存电荷。常见电容类型包括铝电解电容（有极性，容量大，体积大）、陶瓷电容（无极性，体积小，高频特性好）、薄膜电容（无极性，耐压高，用于滤波和电机启动）以及钽电容（有极性，容量稳定，但耐压较低）-14。
核心检测参数：万用表测电容主要关注电容量（C）和等效串联电阻（ESR）。电容量偏离标称值±20%以上即判定异常；而ESR异常增大往往是电容老化的早期信号，普通万用表无法直接测量ESR，需配合LCR表或专用ESR表-53。
二、核心检测方法（行业适配实操指南）

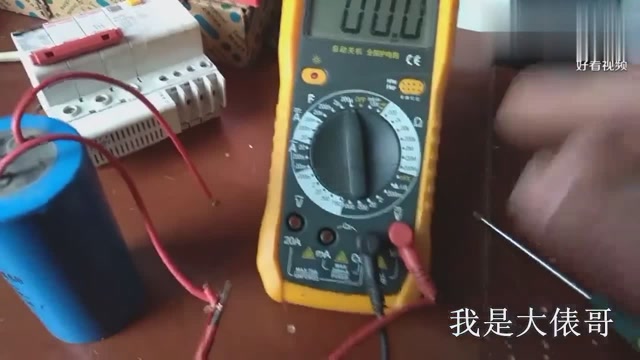

1. 万用表电容档直测法（新手首选，行业通用）
这是最直接、最精准的判断电容好坏的测量方法，适用于所有带电容测量功能的数字万用表。
操作步骤：
第一步（放电） ：用绝缘工具短接电容两极，确保残余电荷完全释放。
第二步（选档） ：将万用表旋钮调至电容测量档位（通常标有“F”或“CAP”符号）。根据电容标称值选择合适量程，如测量标称10μF的电容，应选20μF档位；若不知道大致容量，可从最大量程开始逐步下调-。
第三步（连接） ：将红黑表笔分别接触电容两极。电解电容需区分极性：红表笔接正极（长脚或银色条纹标记端为负极），黑表笔接负极-。
第四步（读数判断） ：等待2-3秒读数稳定后，与电容外壳标称值进行比对-53。
结果判断标准：
实测值在标称容量的±20%以内——电容性能正常-6。
实测值远低于标称值（如低于50%）——容量衰减，电解液干涸或介质老化-14。
显示“OL”或“0”——电容开路失效或内部短路击穿-1。
行业实操贴士：家电维修中，洗衣机主板电容漏液、空调启动电容衰减等问题均可通过此法快速排查-28。汽车电子中检测电容时，电容必须完全脱离电路，表笔接触不良会导致数据漂移-40。
2. 电阻档充放电观察法（万用表无电容档时的替代方案）
当万用表不具备专用电容档位时，可使用电阻档观察电容的充放电行为来间接判断好坏。
操作步骤：
第一步（放电） ：同样先将电容彻底放电。
第二步（选档） ：将万用表调至合适电阻档位——小电容（1μF以下）用20kΩ档，大电容用200Ω档-1。
第三步（连接观察） ：表笔接触电容两极。正常电容会显示阻值从较低值逐渐上升至无穷大（显示“OL”），这一过程反映了电容的充电特性-1。
第四步（交换表笔重复） ：交换红黑表笔再测一次，进一步验证充放电能力。
结果判断：
正常：阻值先快速上升后趋于稳定，表笔对调后重复类似现象-。
短路故障：阻值始终接近0Ω。
开路故障：阻值始终为无穷大且无变化。
严重漏电：阻值偏小且上升缓慢。
行业实操贴士：此法特别适合家电维修中快速判断电机启动电容是否失效。实测案例显示，电磁炉谐振电容失效是烧毁IGBT的最常见原因之一，拆下测量其容量是否严重下降（低于标称值15%以上）即可快速锁定故障-。
3. 进阶检测：配合专业仪器精准评估（工业质检·汽车电子）
对工业设备来料检验、汽车电子批量检测等高精度需求场景，普通万用表精度有限，需借助专业仪器。
LCR电桥检测法：
LCR电桥可同时测量电容量、ESR和耗散因数，是工业质检的标准配置。检测流程：预热LCR表30分钟，使用标准电容校准，频率设为1kHz（或100kHz测量ESR），电压1Vrms，使用四线制夹具消除接触电阻影响-38。工业电容检测依据GB/T 2693-2001、IEC 60384-1:2021等标准执行，重点把控容值偏差、ESR及耐压性能-。
耐压测试法（工业高压电容） ：
对电力电容器、变频器滤波电容等高压电容，施加1.5-3倍的标称电压60秒，检验介质层是否发生击穿或漏电流超标现象-。耐压值≥标称值120%且无击穿为合格-14。
汽车电子专项检测：
汽车电容主要承担储能和滤波任务，检测时需注意：点火系统电容检测信号传输稳定性，音响电容关注ESR值。复杂故障建议配合示波器观察纹波，当峰峰值超过标称值50%时，即使容量达标也建议更换-6。汽车电子电容检测须遵循AEC-Q200-2021车规级标准-38。
行业进阶贴士：工业流水线批量检测时，可建立电容基准档案，将实测值与批次基准对比，偏差超过15%即判定异常。汽车电子维修中，建议对电容在冷热不同温度下分别检测——实验表明温度每升高10℃，陶瓷电容容值可能下降2%-5%，需在25±3℃环境下进行精密测量-61。
三、补充模块：行业深度避坑指南
1. 电容类型与行业检测重点
不同行业场景下，各类电容的检测侧重点差异明显：

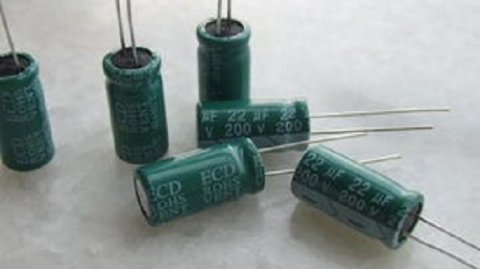

铝电解电容（家电、工业电源最常见）：重点检测容量是否衰减（电解液挥发干涸是主要失效模式）、顶部是否鼓包、底部是否漏液。85%的电解电容故障可通过容量检测加外观检查的组合法发现-14。工业场景还需关注耐压值是否达标，新电容绝缘电阻需≥5000MΩ-87。
MLCC多层陶瓷电容（手机、车载电子高频应用）：失效往往无明显外观特征，容易因机械应力（焊接或安装压力）导致隐性裂纹。检测重点是用万用表二极管档查找短路——故障的MLCC大多会短路接地，消耗大量电流并产生热量，可通过红外成像或松香烟法定位-11。
薄膜电容/CBB电容（家电电机启动、电源滤波）：多出现容量衰减故障。饮水机、小家电中常见的CBB电容失容会导致阻容降压电路带载电压严重下降-。检测时重点观察容量是否降至标称值80%以下。
贴片电容（汽车电子、工业PCB）：因体积小、耐压低，测量难点在于接触面积小导致读数误差。建议使用带贴片夹的测试探针或镊型测试钩以提高接触稳定性-60。正常值应在标称值的±20%范围内-。
2. 行业常见检测误区（避坑指南）
以下5个误区是行业检测中最常踩的“坑”，务必规避：
误区一：忽略电容放电直接测量。未放电的电容存储残余电荷，可能产生反向电动势，导致测量数值剧烈波动，严重时甚至损坏万用表-61。
误区二：仅测通断不测容量。家电维修中最常见错误——用电阻档测个短路就判定电容正常。实际上，容量衰减（如从47μF衰减至5μF）才是电机启动无力、开关电源带载能力下降的根本原因-22。
误区三：忽视归零校准。表笔悬空时万用表可能显示残留电容值，直接测量会导致小容量电容（100pF以下）数据完全失真。正确操作：切换至电容档后短接表笔3秒触发自动归零，数值稳定在“0.00”后再测量-72。
误区四：量程选择不当。用200nF档测1000μF电解电容会导致量程溢出或读数不敏感。黄金法则：贴片陶瓷电容用20nF-200nF档，电解电容用200μF-2000μF档-72。
误区五：忽略环境温度影响。温度每升高10℃，陶瓷电容容值可能下降2%-5%，建议在25±3℃环境进行精密测量-61。
3. 行业典型案例（实操参考）
案例一：家电维修——洗衣机主板电容漏液导致无法脱水
2025年，邯郸某维修点处理的一起案例中，一台海尔洗衣机因主板电容漏液导致无法脱水。检测过程：首先拔除电源插头等待30分钟以上放电-28；拆下主板后发现电容顶部鼓包、底部有电解液渗出；用万用表电容档测量，标称1000μF的电容实测仅230μF，衰减超70%-28；更换同规格电容后，洗衣机恢复正常运行。此案例说明，定期检测可预防80%以上的电机异常故障-28。
案例二：工业设备——工厂变频器滤波电容容量衰减导致产线宕机
某工厂生产线变频器频繁报“母线电压异常”故障。维修人员使用LCR电桥检测变频器直流母线滤波电容，标称2200μF的电容实测值仅1210μF，衰减达45%，同时ESR值异常升高。依据GB/T 2693标准判定电容失效-。更换电容后设备恢复正常，检测数据显示新电容的ESR值在100mΩ以内，符合AEC-Q200车规级标准（工业设备同样适用此标准参考值）-38。
案例三：汽车电子——应急电源电容裂纹引发漏电故障
某公司生产的汽车应急电源，库房存放三个月后发现漏电现象——部分充满电的产品（12V）电压降为1V以下。经CNAS实验室检测分析，失效原因为电容（C16）存在隐性裂纹，导致漏电流持续消耗电池电量。通过X射线成像确认内部结构缺陷后，更换车规级AEC-Q200认证电容解决了问题-。
四、结尾与价值延伸
1. 电容检测核心（分级高效策略）
综合上述方法，建议不同行业场景采用分级检测策略：
基础排查（新手/家庭维修） ：目视检查（看鼓包漏液）→万用表电容档容量检测→电阻档充放电验证→替换法确认（拆下可疑电容，用新电容替换测试，准确率高达95%）-。
专业诊断（工业质检/汽车电子） ：外观检查→万用表初筛→LCR电桥精测（C值、ESR、D值）→耐压测试（高压电容）→建立检测档案对比历史数据。IPC维护标准数据显示，约85%的电容故障可通过早期检测发现-。
2. 电容检测价值延伸（维护与采购建议）
日常维护建议：建议每6个月对关键电路电容进行系统性检测-53。开关电源、变频器中的滤波电容是优先检测对象——维修开关电源时，优先检测高频滤波电容与输出端电容能提升60%排查效率-6。
采购与校准建议：更换电容时需注意——新电容耐压值不得低于原参数，容量偏差控制在±10%以内，工作温度需匹配设备环境要求-22。定期校准万用表、建立标准件比对库，可将整体误判率降低60%以上-61。
