一、引言
正负电压产生电路是现代电子设备中的核心供电模块。无论是工厂设备控制柜中的开关电源、汽车电子中的DC-DC转换器，还是家电中的电源管理电路，正负电压的稳定性直接关系到整套系统的可靠运行。对于电子维修人员、企业质检从业者和电子爱好者而言，掌握测量正负电压电路好坏的方法，是快速定位设备故障、提高维修效率的必备技能。
本文结合工业设备、汽车电子和消费电子三大应用场景，从基础检测到专业排查，分层次讲解正负电压产生电路的核心检测方法，帮助不同基础的读者快速掌握实操技巧，精准判断电路故障。
二、前置准备
1. 工业与电子设备正负电压检测核心工具介绍
检测前需准备合适的工具，工具选择直接决定检测效率和准确性。
基础款（新手及家用维修适配） ：
数字万用表：检测正负电压最基础也最重要的工具。建议选择具备直流电压测量功能、精度至少0.5%的型号。在工业现场和家电维修中，福禄克、优利德等品牌的入门级数字万用表即可满足基础检测需求。
示波器：用于观察电压波形、纹波等动态参数。入门级台式示波器或便携式示波器均可胜任基础维修场景。
绝缘电阻测试仪：工业场景中检测电路绝缘性能的必要设备，用于排查漏电和绝缘老化问题。
专业款（工业产线及专业质检适配） ：
可编程直流电子负载：用于模拟真实负载条件，测试电源在不同负载下的输出稳定性。电子负载通常支持恒流（CC）、恒压（CV）、恒阻（CR）和恒功率（CP）四种工作模式，是电源性能验证的核心设备-39。
高精度功率分析仪：用于精确测量电压、电流、功率等参数，精度可达±0.05%-5。
耐压测试仪：用于检测电源的绝缘耐压性能。工业开关电源检测中，初级-次级之间通常要求AC 3000V/1min，漏电流≤5mA-5。
红外热像仪：用于检测电源电路在工作状态下的温升情况，快速定位过热故障点-5。
2. 工业与电子设备正负电压检测安全注意事项（重中之重）
检测正负电压产生电路涉及带电操作和高压风险，安全必须放在首位：
断电检测原则：在进行电阻测量、电容放电、线路导通性检测前，务必切断电源并放电。工业设备中的大容量电容可能储存高压电荷，放电不彻底可能造成触电或仪表损坏。
万用表档位确认：测量前务必确认万用表档位正确——测量电压时选直流电压档（符号通常为“V”加一条直线），切勿在电压档位误测电阻，以免烧毁仪表或引发短路-。
示波器接地规范：使用示波器时，确保探头地线连接到电路板上距离测试点最近的地，避免使用长引线接地，否则可能引入额外噪声干扰测量结果-38。
工业设备特殊防护：在工业控制柜、变频器等高压场景中检测时，务必穿戴绝缘手套和护目镜，遵守GB/T 10233—2016等试验标准中的安全操作规范-1。
3. 正负电压电路基础认知（适配精准检测）
正负电压产生电路的核心功能是将输入电源（通常为单一直流电压）转换为电路所需的正负双电压输出。常见实现方式包括：
开关电源型：通过变压器隔离和整流滤波实现正负双路输出。工业设备控制柜中的开关电源多属此类。

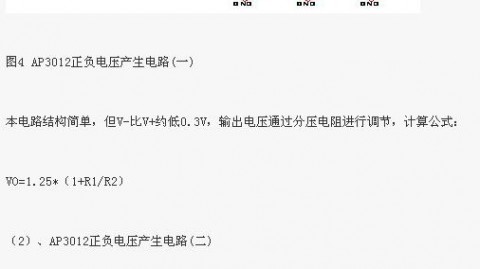

DC-DC转换器型：通过电感储能和开关管控制实现电压转换，广泛应用于汽车电子和便携设备。代表性芯片如TPS65131可实现+5V转±10V输出-32。
电荷泵型：通过电容充放电实现电压翻转，结构简单、成本低，常见于消费电子产品中-19。
在检测前，建议先查阅电路原理图，明确目标电路的输入电压范围、输出电压预期值（如±12V、±15V等）、最大输出电流等关键参数，以便在检测中做出准确判断。
三、核心检测方法
1. 正负电压电路基础检测法（新手快速初筛）
无需复杂工具，通过目测和简单电气检测即可初步判断电路状态。
第一步：目测检查
检查电路板上是否有烧焦痕迹、元件鼓包、电容漏液等明显物理损坏。电容漏液可能导致电路板铜箔腐蚀，进而引发接触不良和电路异常-30。
观察焊点是否有虚焊、开裂现象，特别是在电源芯片、电感、电容等大电流节点周围。
第二步：输入端电压检测
用万用表直流电压档测量电路输入端的电压值。将红表笔接输入正极，黑表笔接输入负极（或电路公共地），确认输入电压是否在设计范围内。
第三步：输出端空载电压检测
在断开负载的条件下，测量电路正负输出端的电压值。工业开关电源的电压精度要求通常在±5%以内-5。若空载电压正常但加载后异常，说明电路带载能力不足；若空载时正负电压明显不对称（如正端正常、负端仅-0.2V），可能存在启动电路或反馈环路故障-32。
第四步：快速导通性检测
断电后，用万用表电阻档检测输入端与输出端之间、各引脚对地之间有无短路。若发现明显短路（电阻趋近于0Ω），说明内部开关管或整流二极管可能已击穿。
2. 万用表+示波器检测正负电压电路方法（新手重点掌握）
万用表和示波器是检测正负电压电路最常用的工具组合，新手务必熟练掌握。
（1）万用表电压测量
档位设置：将万用表旋钮拨至直流电压档（DC V）。若不清楚被测电压范围，先从最大量程开始，逐步向下切换至合适档位。
测量方法：红表笔接被测点，黑表笔接电路公共地（GND）。测量正电压时，红表笔接V+端，读数应为正值；测量负电压时，红表笔接V-端，读数应为负值（或将红黑表笔对调后可得到正值）。
结果判断：对比实测值与电路设计值（如±12V、±15V）。空载时允许略有波动，但波动超出±10%或完全无输出即表明电路异常。
（2）示波器波形检测
示波器能提供万用表无法获取的动态信息，对于排查纹波过大、输出不稳定等故障至关重要。
纹波测量：将示波器带宽设置为20MHz，采用交流耦合模式，使用示波器探头短接地引线直接测量输出电容两端。将探头尖端放在电容正极，地线接电容负极，测量输出电压的峰峰值纹波。开关电源的纹波噪声通常要求≤1% Vout（峰峰值）-5-38。纹波过大可能说明输出滤波电容老化或电路设计存在缺陷。
开关波形检测：测量功率开关管的栅极驱动波形或电感两端的电压波形，判断开关频率是否正常、占空比是否符合预期。若开关波形异常（如频率偏移、波形畸变），说明PWM控制芯片或驱动电路可能存在故障。
3. 工业与电子设备专业仪器检测方法（进阶精准检测）
工厂产线批量检测、专业质检以及高精度维修场景下，需要借助专业仪器进行系统化测试。
（1）电子负载法（验证带载能力）
电子负载用于模拟真实负载条件，是判断电源电路是否合格的“试金石”。
连接方法：将被测电源的正极输出端连接至电子负载的正极输入端，负极输出端连接至电子负载的负极输入端，确认极性正确-39。
操作流程：首先在空载状态下开启被测电源，记录输出电压；然后在电子负载上设置恒流（CC）模式，从小到大逐步增加负载电流（例如从0A逐渐增加至额定电流的25%、50%、75%、100%），每增加一次负载记录一次输出电压-39。
判断标准：在满载条件下，输出电压下降不应超出标称精度的±5%。若负载增加时电压显著下降或完全崩溃，说明电路内阻过大或功率元件已老化。
（2）绝缘耐压测试（工业设备必检）
工业设备中的开关电源需满足GB/T 19212.17—2019等标准的安全要求，绝缘耐压测试是出厂检验和定期维保的必备项目-。用耐压测试仪在初级与次级之间施加AC 3000V电压持续1分钟，漏电流应≤5mA，无击穿或闪络现象-5。
（3）温升测试（排查过热隐患）
用红外热像仪扫描电源电路在工作状态下的温度分布，重点关注变压器、MOSFET、整流二极管等发热元件。根据IEC 60950-1标准，变压器的温升通常不应超过90℃，MOSFET不应超过110℃-5。若某元件温度异常偏高（明显超出同型号正常设备），说明该元件已老化或电路存在过载。
四、补充模块
1. 工业与电子设备不同类型正负电压电路的检测重点
开关电源型（工业设备、通信设备） ：
检测重点：绝缘耐压性能、输出纹波、满载条件下的电压稳定性。
工业开关电源检测需围绕电气性能、安全规范、环境适应性及电磁兼容性四大核心展开-5。
DC-DC转换器型（汽车电子、便携设备） ：
检测重点：启动电压、带载能力、开关频率的准确性。
汽车电子领域的DC-DC转换器还需关注ISO 26262功能安全标准中的硬件随机故障失效评估-。
电荷泵型（消费电子、LCD偏压电路） ：
检测重点：输出电压是否在设计范围内、是否具备过压保护功能。电荷泵的过压检测电路需要在输入电压为5~30V范围内准确检测电压差值，确保输出电压不超过安全阈值-19。
2. 工业与电子设备正负电压检测常见误区（避坑指南）
在线测量替代离线测量：只在线测量电阻阻值而不考虑板上腐蚀等物理损坏，可能导致误判。案例中某维修人员在线测量电阻阻值正常，却忽略了电容漏液导致的铜箔腐蚀，最终遗漏了故障根源-30。
空载测试代替带载测试：很多电源在空载时输出电压正常，一旦接入负载就出现问题。务必用电子负载或真实负载进行带载验证。
忽略纹波检测：只测直流电压平均值而不测纹波，可能遗漏滤波电容老化或EMC设计缺陷。纹波超标是电源早期失效的重要信号。
万用表档位误用：用电阻档带电测量会烧毁万用表，用交流电压档测量直流电压会得到错误读数。
工业环境忽略温升测试：工业设备长期运行在高温、高湿环境中，元件的热老化是故障主因。必须将温升测试纳入定期维保流程。
3. 工业与电子设备正负电压失效典型案例（实操参考）
案例一：工厂控制柜开关电源正端失压故障
某工厂PLC控制柜开机后控制电路无反应，维修人员检查发现开关电源的+12V输出正常，但-12V输出仅-1.2V。经排查，发现电源板上的一颗滤波电容（C40）漏液，电解液腐蚀了相邻的铜箔线路，导致负压反馈分压电阻（R43）与PWM控制芯片引脚接触不良，反馈开路致使负压输出异常。更换电容、清理腐蚀区域并重新焊接电阻后，正负电压恢复正常-30。教训：检测时不仅要测元件本身，还需仔细检查电路板物理状况。
案例二：便携设备DC-DC转换器带载失效
某工程师使用TPS65131设计+5V转±10V电源电路，空载测试时正负电压均正常，但接入负载后Vneg端电压骤降至-0.2V，Vpos端也有明显下降。用示波器检测发现输出端存在约2V峰峰值的纹波，且存在明显的输出间隙。经检查，发现输入端滤波电容容量不足，且开关频率设置与负载特性不匹配，导致电路在带载时进入保护模式-32。更换符合规格的电容并优化频率设置后故障排除。教训：空载正常不等于带载正常，必须用电子负载进行阶梯式加载测试。
五、结尾
1. 正负电压电路检测核心（工业与电子设备高效排查策略）
结合实际应用场景，建议采用分级排查策略：
工业设备场景（工厂产线、控制柜） ：
基础目测检查 → 万用表检测输入/输出电压 → 电子负载带载测试 → 绝缘耐压测试 → 温升扫描检测
汽车电子场景（车载DC-DC、传感器供电） ：
基础导通性检测 → 万用表电压检测 → 示波器纹波测量 → 带载稳定性测试 → 功能安全评估
消费电子/维修场景（家电、便携设备） ：
目测检查 → 万用表测量输入/输出 → 示波器检测纹波和开关波形 → 更换可疑元件验证
掌握测量正负电压电路好坏的核心思路是“由表及里、先空载后带载、先静态后动态”。新手从万用表和示波器入手，熟练后可逐步掌握电子负载、耐压测试仪等专业设备的使用方法。
2. 正负电压电路检测价值延伸（维护与采购建议）
日常维护建议：
定期用红外热像仪扫描电源电路板，记录各关键元件的温度分布，建立基准数据便于异常预警。
工业设备每6~12个月进行一次绝缘耐压复测，确保安全裕度。
注意散热通风，定期清理风扇和散热片上的灰尘，防止温升过高加速元件老化。
采购与校准建议：
工业开关电源选型时优先选择通过GB/T 19212.17认证的产品，确保安全性和可靠性-。
检测仪表（万用表、示波器等）建议每年送检一次，确保测量精度符合行业要求。
3. 互动交流（分享工业与电子设备正负电压检测难题）
你在实际维修或质检中是否遇到过棘手的正负电压电路故障？比如：
工业设备中开关电源输出正常但设备间歇性重启？
汽车电子中DC-DC转换器冷启动正常、热机后输出电压下降？
家电维修中测量电压正常但接入主板后工作异常？
欢迎分享你的检测难题和解决经验。如需更多电子元器件检测方面的实操干货，关注我们，持续更新！
本文内容基于工业电源、汽车电子和消费电子三大场景的实际检测经验编写，检测标准参考GB/T 10233—2016、IEC 62368-1、ISO 26262等相关规范。具体检测参数请以设备技术手册为准。
