一、核心写作目标
本文撰写以“实操落地、行业适配”为核心导向，聚焦开关电源、家电设备、工业电源等领域中广泛使用的X安规电容，为不同基础的读者提供一套清晰、可操作的检测方法。无论是家电维修人员、电源企业质检员，还是电子爱好者，都能通过本文快速掌握X安规电容的好坏判断技巧，同时充分了解放电安全计算与检测过程中的关键注意事项。
本文所有内容均基于X安规电容的实际行业应用场景、检测标准和故障案例进行创作，确保内容原创、行业适配，杜绝模板化套用。
二、引言
在开关电源、家电控制板、电动工具充电器、LED驱动等设备中，X安规电容扮演着至关重要的角色——它跨接在交流电源的火线与零线之间，用于抑制差模电磁干扰（EMI），确保设备符合电磁兼容性（EMC）要求，同时满足安全规范IEC 60384-14及国内对应的GB/T 14472-2017标准-。X安规电容失效后不会导致电击、不危及人身安全，是保障用电安全的“最后一道屏障”-。
X安规电容的检测并非简单地用万用表“通断一下”就能完成。维修人员和质检从业者普遍面临两大痛点：一是不知道如何验证X电容的放电安全是否符合标准（涉及放电时间常数计算与实测方法），二是不清楚万用表检测、LCR电桥精测、专业耐压测试仪检测之间的差异与适用场景，导致检测结果误判、漏判，甚至埋下安全隐患。
本文将结合家电维修与电源质检两大典型场景，从放电安全计算入手，分层次详解万用表检测法、LCR数字电桥精测法、专业耐压测试仪检测法的实操步骤，帮助读者根据自身设备条件快速掌握X安规电容好坏判断的核心技能。
三、前置准备
1. 家电维修/电源质检场景下X安规电容检测核心工具介绍
基础款（新手必备，适配家电维修/电源维修场景）
数字万用表：选择具备电容档（C档）和电阻档（R档）功能的万用表。电容档用于测量电容实际容量，电阻档用于判断充电现象和漏电情况。推荐福禄克（Fluke）、优利德（UNI-T）等品牌的基础型号即可满足维修初筛需求-45。
防静电镊子与绝缘工具：用于夹取电容和操作引脚，避免静电损伤或短路。
放电电阻（10kΩ~100kΩ） ：用于检测前对X电容进行强制放电，确保安全-61。
专业款（适配电源企业批量质检/高精度检测场景）
LCR数字电桥：用于精确测量电容值、损耗角正切（tanδ）等核心电参数，测量精度可达±0.1%，是电源企业质检和实验室检测的首选设备-13。
绝缘电阻测试仪（兆欧表） ：用于测量X电容的绝缘电阻，标准要求≥100MΩ（X类电容需≥1000MΩ），可输出500V或1000V直流电压进行测试-18。
耐压测试仪（HIPOT Tester） ：用于模拟过电压冲击，验证X电容在极端条件下的耐压性能，电源企业出厂检验的必备设备-61。
示波器：用于监控放电波形，验证放电时间常数是否符合标准要求-12。
工具选用原则：家电维修人员可优先配置数字万用表+放电电阻组合，成本可控、实用高效；电源企业质检人员则需配备LCR电桥和耐压测试仪，满足批量检测和高精度校验需求。
2. 开关电源跨线电容检测安全注意事项
重中之重：断电与放电是检测X电容的“第一原则”
⚠️ 必须遵守的核心安全规则：
务必在设备完全断电后检测：X电容跨接在交流电源的火线与零线之间，直接连接电网。检测前必须拔掉电源插头，严禁在带电状态下测量，否则可能引发电弧、触电或设备短路。这项安全要求再怎么强调都不为过。
检测前必须对X电容进行强制放电：即便断电后，X电容内部仍可能残留电荷，用手直接触碰可能被电击。正确操作是：使用10kΩ~100kΩ的放电电阻短接电容两个引脚10秒以上，将残余电压降至安全范围（通常≤10V）-61。也可以用万用表直流电压档确认两端电压已归零后再进行操作。
选用绝缘完好的检测工具：确保万用表表笔绝缘层无破损，LCR电桥测试线绝缘良好，防止操作过程中意外触碰高压部位。
检修前检查环境条件：测试需在标准室温（20℃~25℃）、相对湿度≤60%条件下进行。湿度过高会导致电容表面漏电，影响测试结果，甚至引发表面电弧-61。

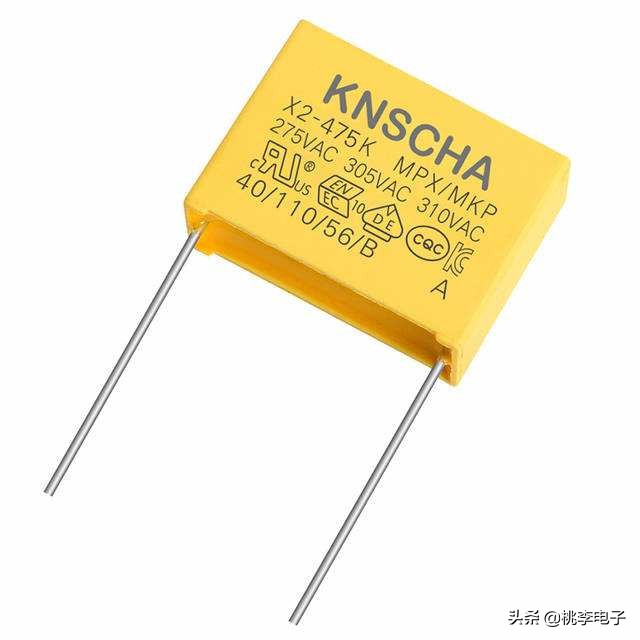

3. X安规电容基础认知（适配电源质检与家电维修精准检测）
X安规电容的核心作用是跨接在交流电源的火线（L）与零线（N）之间，用于抑制差模EMI干扰。它属于“安全电容器”，失效后不会导致电击、不危及人身安全——这一特性源于其特殊的设计：X电容的失效模式被强制设计为开路（断路），失效后电路中断，从根源上避免短路引发的火灾隐患-。
X电容根据承受峰值脉冲电压的能力分为三个等级：X1级耐高压（2.5kV＜X1≤4.0kV），适配工业高压设备如变频器、充电桩；X2级耐高压（≤2.5kV），是家电设备（如电视、空调、电脑电源）最常用的型号，标称工作电压多为AC275V或AC310V；X3级耐高压（≤1.2kV），用于低压小功率场景-66-64。
与检测密切相关的关键参数：
标称容量：X电容容量通常为微法级（μF），如0.1μF（104）、0.22μF（224）、0.47μF（474）等。检测时实测值应在标称容量的±5%~±10%误差范围内，超出此范围即可判定不合格-13。
放电时间常数（τ=RC） ：这是X电容特有的安全参数。GB 4943.1规定，设备断电后1秒内X电容的残余电压应衰减至初始值的37%以下，对应时间常数τ=RC≤1秒（R为泄放电阻，单位MΩ；C为X电容容量，单位μF）-36。例如，若X电容容量C=0.47μF，并联泄放电阻R=2MΩ，则时间常数τ=0.94＜1，满足安全要求-36。这一计算是X电容选型和设计验证的核心依据，也是本文后续放电测试环节的理论基础。
四、核心检测方法
1. X安规电容外观与基础导通检测法（电源维修新手快速初筛）
适用场景：家电维修人员、电子爱好者快速判断X电容是否有明显损坏。
操作步骤：
第一步——断电与放电：拔掉设备电源插头，用10kΩ~100kΩ放电电阻短接X电容两引脚10秒以上，确保残余电荷释放完毕。
第二步——目视检查：观察X电容外观。正常的X电容表面应平整、干净、无裂纹。若出现鼓包、变形、烧焦、裂纹、引脚氧化腐蚀等迹象，说明电容已损坏，必须立即更换同型号的新电容-45。
💡 专业提示：在家电维修实践中，X电容击穿后常伴随表面熏黑（如保险丝炸飞后残留痕迹）。某12V15A开关电源维修案例中，维修人员目测发现X2安规电容表面熏黑，进一步检测发现该电容已失容-。外观异常往往是最直接的损坏信号。
第三步——电阻档导通检测（辅助判断） ：将万用表拨至电阻档（R×10k或R×1M），表笔分别接触X电容的两个引脚。正常X电容应为开路状态（阻值显示∞或OL）。若测得阻值为零或接近零（有导通声），说明电容已击穿短路，必须更换-42。
2. 万用表检测X安规电容方法（家电维修新手重点掌握）
万用表是家电维修人员和电子爱好者最常用、最便捷的检测工具。通过电容档测量实际容量，是判断X电容好坏的最直接手段。
第一步：选择合适的档位
将数字万用表拨至电容档（C档）。如果万用表没有电容档，可用电阻档（R×10k）通过观察充电现象来大致判断——表笔接触电容引脚时指针应向右摆动（充电），然后慢慢回摆至∞附近；若表笔一直碰触引脚而指针不在∞附近，说明电容漏电-。
第二步：测量实际容量
将X电容从电路板上拆下（或确保已断开与其他元件的并联连接），用万用表表笔分别接触两引脚，读取显示的电容值。关键的判断标准是：实测容量应接近标称容量，偏差在±10%以内通常视为正常。若实测值远低于标称容量（如标称0.47μF实测仅0.32μF），说明电容已失容失效，必须更换-45。
第三步：失容判断
以空调电源板上常见的X2电容为例，标称容量0.47μF，实测降至0.32μF——降幅达32%，EMC滤波能力已严重下降，设备可能出现EMI超标、信号干扰、工作不稳定等故障-57。
💡 进阶技巧：对于容量较小的X电容（1μF以下），用万用表电阻档测量时往往看不出明显的指针摆动。此时可借助外加直流电压和万用表直流电压档辅助判断——将万用表调到直流电压档，黑表笔接直流电源负极，红表笔接电容一端，电容另一端接电源正极。接通电源瞬间，万用表表针应有较大摆幅，摆幅越大说明容量越大；表针应能逐渐返回零位，否则说明电容漏电-41。
3. LCR数字电桥与专业检测仪方法（电源企业质检进阶精准检测）
适用场景：电源企业质检、实验室检测、高精度批量检测。
方法一：LCR数字电桥精测（核心电参数检测）
LCR数字电桥是检测X安规电容最精确的仪器，可同时测量容量和损耗角正切两个核心指标。
操作步骤：
将LCR电桥设置在25℃、1kHz测试条件下-13。
用测试夹具（四端法消除接触电阻）夹持X电容两引脚，确保接触紧密-61。
读取电容值C和损耗角正切tanδ。
判断标准：实测电容值应在标称容量的±10%以内；X2电容在1kHz下tanδ需≤0.01，tanδ过大说明电容内部介质损耗严重，发热增加，寿命缩短-13。
方法二：绝缘电阻测试仪（检测绝缘性能）
X电容的绝缘电阻反映其介质对直流电流的阻碍能力，是评估电容安全性的核心指标。
操作步骤：
将绝缘电阻测试仪高压端（+）接X电容一极，低压端（-）接另一极-18。
X类电容施加500V DC测试电压，持续60秒后读取绝缘电阻值-18。
判断标准：X类电容绝缘电阻需≥1000MΩ。若低于此值，说明电容内部介质存在老化或缺陷，可能引发漏电风险-18。
方法三：耐压测试（模拟过电压冲击）
耐压测试用于验证X电容在极端过电压条件下的耐受能力，是电源企业质检的重要环节。
操作步骤：
使用耐压测试仪对X电容两极施加交流耐压，值为额定电压的1.5~2倍（如X2电容275VAC额定，耐压需达1500VAC），持续60秒-13。
同时监控漏电流——测试过程中不应出现击穿、闪络或漏电流超标。
根据IEC 60384-14标准，X2类电容冲击电压需达2.5kV（1.2/50μs波形）-12。
📌 应用场景区分：
家电维修人员：万用表电容档检测失容现象足以应对90%的维修场景。
电源企业质检人员：需定期使用LCR电桥精测容量与tanδ，并用绝缘电阻测试仪和耐压测试仪完成出厂检验和型式试验。
五、补充模块
1. 家电/电源领域X电容的放电安全计算与检测重点
X电容的放电安全是安规认证的核心要求，也是检测中容易被忽视的重要环节。其理论基础是RC放电时间常数：时间常数τ=RC（R为并联泄放电阻，单位MΩ；C为X电容容量，单位μF）。标准要求断电后1秒内X电容残余电压衰减至初始值的37%以下，即τ=RC≤1秒-36-32。
放电检测方法：
若手头有示波器，可将探头连接到X电容两端，记录设备断电后电压随时间衰减的波形。测量电压从初始值衰减到37%所需的时间——该时间即为时间常数τ。若τ≤1秒，则放电安全符合标准-。没有示波器的情况下，可先用万用表测量并联泄放电阻的阻值R和X电容的容量C，计算RC乘积，评估是否
⚠️ 常见误区提醒：切勿认为“电容容量越大越好”。提高X电容容量会增大RC时间常数，若不同时减小泄放电阻R，可能导致放电时间超标，插头带电引发触电风险-36。检测时务必同步验证放电回路是否完好——泄放电阻开路或阻值过大同样是严重隐患。
2. X安规电容行业常见检测误区（避坑指南）
以下5个高频检测误区在实际工作中极为常见，务必警惕：
误区1：检测前不放电直接测电容档
部分维修人员认为“断电后电容就安全了”，但X电容断电后仍可能保留电荷，直接测电容档可能损坏万用表，触碰引脚可能触电。正确做法：每次检测前必须用放电电阻强制放电。
误区2：用电阻档测电容时误读“充电现象”为损坏
用电阻档测X电容时，表针先向右摆动（充电）后慢慢回摆至∞——这是正常充电现象，不是损坏信号。若表针不动，才是电容失效的信号-。
误区3：忽视X电容的失容隐患
部分维修人员认为“电容没短路就是好的”，但X电容最常见的故障是失容（容量下降）——EMC滤波能力下降，设备虽能工作但EMI干扰超标，可能影响其他电路稳定性。必须实测容量对比标称值。
误区4：忽略环境湿度对检测结果的影响
湿度过高（相对湿度＞75%）时，X电容表面可能形成水膜，导致绝缘电阻测试值偏低、漏电流偏高。检测应在相对湿度≤60%的标准环境下进行-18。
误区5：X电容与Y电容混淆检测
X电容（跨L-N）和Y电容（跨L/N-地）外观相似但功能和安全等级完全不同。Y电容的容量通常≤4700pF（nF级），漏电流有严格限制-6。用Y电容的检测标准套用X电容，会导致误判。
3. X安规电容失效典型案例（实操参考）
案例一：空调电源板X电容击穿——高温高湿下的绝缘崩溃
某家电企业生产的壁挂式空调，在南方夏季高温高湿环境中，多位用户反馈空调突然停机，部分机型出现冒烟现象。拆解发现，电源板上的X安规电容被击穿，导致电路短路。失效原因分析：该电容标注额定电压250V AC，但实际电网波动时峰值电压超过300V AC，长期过载导致绝缘层疲劳；同时电容内部绝缘薄膜存在微小气泡，在高温高湿下绝缘性能加速下降，最终被击穿-57。
检测启示：质检时应按标准对X电容施加额定电压1.5~2倍的耐压测试（如X2电容275VAC额定，耐压应达1500VAC），验证其在过压条件下的耐受能力-13。同时，维修时更换X电容务必选择耐压等级匹配的产品，不得用普通电容代用。
案例二：PLC设备X电容失容——长期老化导致性能衰减
某工业自动化控制系统的PLC设备，运行3年后频繁出现信号干扰、系统误动作。检测发现，EMC模块中的X电容容量从初始的0.47μF下降至0.32μF，降幅达32%，已严重失容。失效原因：金属化薄膜电容的金属镀层因长期受电场作用氧化，导致极板面积减小-57。
检测启示：在定期维护和质检中，应使用LCR电桥实测容量，对比标称值判断失容程度。容量降幅超过10%~20%即应考虑更换，不能等到完全短路或开路才处理。
六、结尾
1. X安规电容检测核心（电源维修/质检高效排查策略）
结合家电维修和电源质检两大场景，建议采用以下分级检测策略：
| 检测层级 | 适用人群 | 检测方法 | 判断标准 |
|---|---|---|---|
| 第一级：基础初筛 | 家电维修人员/电子爱好者 | 外观检查+万用表电容档测容量 | 目视无鼓包裂纹；实测容量接近标称值 |
| 第二级：精测确认 | 电源企业质检人员 | LCR电桥测容量与tanδ | 容量在标称±10%内；tanδ≤0.01 |
| 第三级：安全验证 | 专业质检/安规认证 | 绝缘电阻+耐压测试+放电时间常数验证 | 绝缘电阻≥1000MΩ；耐压1500VAC/60秒不击穿；RC≤1秒 |
快速判断逻辑：
若外观鼓包/开裂→直接判定损坏
若万用表测出阻值≈0→短路损坏
若万用表测出容量远低于标称值→失容损坏
若放电时间常数＞1秒→放电回路异常，存在安全隐患
2. X安规电容检测价值延伸（维护与采购建议）
日常维护建议：
定期（建议每6~12个月）对设备中的X电容进行容量检测和外观巡检，特别是在高温、高湿、电网波动较大的环境中运行的设备
维修更换X电容时，务必选择与原型号规格相同（容量、耐压、安全等级一致）的正规认证产品，严禁用普通电容代用-64
采购建议：
选择通过UL、VDE、CQC等安全认证的X电容，外观应标有清晰的认证标志和耐压值标识-6
家电设备优先选择X2级（AC275V或AC310V）X电容；工业高压设备（变频器、充电桩）选择X1级；确保耐压等级与实际工作环境匹配-66
关注电容的耐温等级：X电容工作温度需覆盖设备实际工作温度范围，常见等级为-40℃~+85℃或-40℃~+125℃-64
3. 互动交流（分享X安规电容检测中的疑难问题）
在实际维修和质检工作中，您是否遇到过以下情形：
用万用表电容档测出的容量接近标称值，但设备EMI干扰依然严重？
拆机时X电容已明显损坏，但检测其他元件全部正常，无法定位故障根源？
更换X电容后放电时间常数仍不达标，排查不到原因？
欢迎在评论区分享您遇到的X安规电容检测难题。我将持续更新更多电子元器件检测的实操干货，帮助大家提升维修和质检效率。
