一、引言：为什么LDO检测对行业设备可靠运行至关重要
低压差线性稳压器（Low Dropout Regulator，简称LDO）是电子设备中不可或缺的“电压守门人”。无论你手中的智能手机、工厂里的精密仪器控制板，还是汽车内的传感器系统，LDO都在默默承担着将较高输入电压转换为芯片所需稳定低压的核心任务。
在消费电子领域，LDO为手机处理器、TWS耳机、摄像头模组等噪声敏感型器件提供纯净供电，帮助设备在低功耗模式与高速处理之间无缝切换，同时最大化电池续航-。在工业控制领域，LDO为ADC、DAC、PLL等精密元器件供电，要求极低的噪声和纹波，以确保数据采集与信号处理的准确性-。在汽车电子领域，车规级LDO需符合AEC-Q100标准，在-40℃至150℃的宽温范围内稳定工作，为传感器、车身控制模块等提供精准供电-。
LDO一旦损坏，轻则导致设备异常重启、功能失效，重则引发整机烧毁、产线停摆，甚至行车安全隐患。掌握“测量LDO好坏”的实操技巧，对不同行业的从业者而言都是一项核心硬技能。
本文基于消费电子、工业控制和汽车电子三大主流应用场景，从新手入门到专业进阶，系统拆解LDO检测的完整流程。无论你是维修新手、工厂质检员还是资深硬件工程师，都能找到适合自己的实操方法，快速完成LDO好坏判断，规避检测中的安全风险与常见误区。
二、前置准备：检测工具与安全规范
1. 消费电子/工业/汽车场景LDO检测核心工具介绍
基础款（新手必备，适配日常维修与快速排查）
| 工具 | 用途 | 选购建议 |
|---|---|---|
| 数字万用表 | 电压测量、通断检测、二极管档检测 | 推荐Fluke 17B+/VC890C+，精度3½~4½位，输入阻抗>10MΩ |
| 直流稳压电源 | 为LDO提供可控输入电压 | 功率≥30W，输出电压0~30V可调 |
| 电子负载 | 模拟实际负载电流 | 简易维修可用电阻负载替代 |
| 热风枪/电烙铁 | 拆焊维修 | 选防静电型号 |
专业款（适配批量检测/高精度校验）
| 工具 | 适用场景 | 关键指标 |
|---|---|---|
| 高精度数字万用表（6½位） | 工厂质检、实验室校验 | Keysight 34465A、Fluke 8846A |
| 示波器（≥100MHz带宽） | 纹波与瞬态响应分析 | 普源DS1000Z系列及以上 |
| 信号发生器+注入器 | PSRR精密测量 | 需具备AC纹波叠加功能 |
| ATE自动测试机 | 工厂流水线批量检测 | 接触性测试、开短路测试全覆盖 |
| 热成像仪 | 热故障定位 | 排查散热不良和局部过热 |
2. 三大场景LDO检测安全注意事项（重中之重）
共性要求
断电操作优先：测量LDO电阻、通断、二极管档前，必须切断电路板供电，并拔下电池或断开外部电源。
放电处理：检测前用1kΩ电阻短接LDO输入/输出端电容两极，释放残余电荷，防止电容残留电压损坏万用表或造成电击。
表笔规范：黑表笔始终接公共地（GND），红表笔接触待测引脚，避免表笔短路相邻引脚。
场景专属防护要求
消费电子场景：佩戴防静电手环，使用防静电工作台。手机、平板维修前先断开电池连接。超小型封装LDO（如DFN、WLCSP）检测时，使用放大镜或显微镜检查引脚焊接状态。
工业控制场景：断电后等待2~3分钟再操作，工业电源主电容容量大、放电慢。检测前核对设备铭牌确认输入电压等级（24V/48V/220V等）。控制柜操作时穿戴绝缘手套和护目镜。
汽车电子场景：检测前断开蓄电池负极电缆，等待至少5分钟让安全气囊等系统彻底放电。车载LDO通常为AEC-Q100车规级芯片，测量前确保发动机熄火、钥匙拔出。
3. LDO基础认知（适配三大场景精准检测）

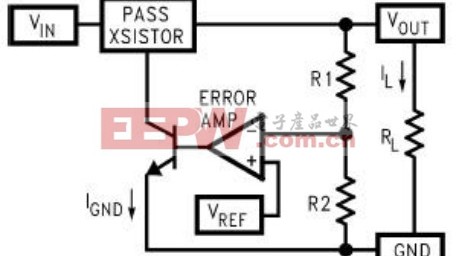

LDO是一种半导体线性稳压器，特点是在输入与输出电压差极小（可低至几十毫伏）的情况下仍能保持稳定输出-。核心工作原理：内部误差放大器比较反馈电压与基准电压，动态调整功率管导通程度，使输出电压恒定。
关键参数与行业关联
| 参数 | 消费电子关注点 | 工业控制关注点 | 汽车电子关注点 |
|---|---|---|---|
| 输出电压（Vout） | 1.8V/3.3V/5V | 精度±1%~±3% | 全温范围稳定 |
| 压差（Dropout） | 越低越好（延长续航） | 影响效率 | 冷启动低压差 |
| 静态电流（Iq） | 微安级（待机省电） | 评估待机功耗 | 超低Iq（<10μA） |
| PSRR | >70dB@1kHz | 抑制工业环境噪声 | 抗电源线瞬变 |
| 输出电流（Iout） | 150mA~500mA | 100mA~500mA | 最高500mA |
三、核心检测方法：从快速初筛到专业精测
1. LDO基础检测法（三大场景快速初筛，无需通电）
操作步骤
步骤1：外观目视检查。检查封装表面是否有裂纹、烧焦、鼓包或变色；检查引脚是否氧化、虚焊、连锡或断裂；检查PCB焊盘周围是否有烧痕或元件脱落痕迹。
步骤2：万用表二极管档检测。将万用表调至二极管档，红表笔接GND（地引脚），黑表笔依次接IN（输入）和OUT（输出），读取正向压降。正常LDO内部ESD保护二极管正向压降应在0.5~0.7V之间；若某引脚对地短路（读数为0），则LDO已损坏。实测案例：用二极管档测MIC29300-3.3WT时，测得1.4V即为异常--。
步骤3：万用表电阻档检测。切换到电阻档（20kΩ量程），测量IN与GND之间、OUT与GND之间的电阻值。正常应为千欧级以上的阻值；若电阻值极小（接近0Ω），说明内部短路；若开路（无穷大），说明内部断路。
场景适配要点
消费电子：超小型封装用高倍放大镜检查引脚，重点排查DFN封装侧面爬锡不良。
工业控制：注意环境温湿度影响——高湿度环境可能误导外观判断，优先用无水酒精清洁后检查。
汽车电子：先确认LDO是否满足AEC-Q100车规认证；检查PCB是否有进水腐蚀痕迹。
2. 万用表检测LDO方法（新手重点掌握）
最核心的方法是“在路电压测量法”，遵循“先外观、再电压、后电阻”的原则-。
分步详解
模块1：输入电压测量
通电状态下，万用表调至DCV档（20V量程）。
黑表笔接电路板GND，红表笔接LDO的IN引脚。
读取电压值，对比LDO数据手册中规定的输入电压范围（常见值：消费电子3.3V LDO输入通常为5V，工业24V系统输入可达35V，汽车12V电池供电输入可达40V）。若输入电压异常，先排查前级电源或输入端电容。
模块2：输出电压测量
保持通电状态，黑表笔接GND，红表笔接LDO的OUT引脚。
读取输出电压，与标称值对比：正常Vout应在标称值的±1%~±5%范围内-。若Vout严重偏离（如3.3V LDO输出1.2V或0V），LDO可能已损坏或外围电路异常。
行业适配：消费电子（精度±2%）、工业（精度±1%）、汽车（全温范围精度±2%）。
模块3：压差验证
在额定负载下逐步降低输入电压，记录Vout开始跌落时的输入电压值。正常LDO的压差应小于数据手册规定值（通常几百毫伏以内）。
模块4：静态电流检测
万用表调至μA/mA电流档，串联在LDO输入回路中，确保输出端空载。输出端空载时测量输入端流进的电流即为Iq-。
新手实用技巧
快速定位引脚：SOT-23封装LDO中，最常见的1117系列——中间脚为OUT，左侧为ADJ/GND，右侧为IN。不确定时用万用表测对地阻值：GND阻值最小（接近0Ω），IN和OUT均为千欧级。
带载测试：在输出端并联适当阻值的电阻（如3.3V Vout配33Ω电阻，理论负载100mA），观察Vout是否稳定。若空载正常、带载跌落，说明LDO带载能力不足。
记住核心公式：Vin > Vout + 1V是LDO正常工作的基本条件-。
3. 行业专业仪器检测LDO方法（进阶精准检测）
（1）纹波与PSRR测量（高精度电源适配，消费电子+工业场景重点）
测量PSRR需要在LDO输入端叠加交流纹波信号，测量输入与输出端交流分量的比值-。当PSRR大于50dB时，输出纹波幅值通常小于1mV，需用运算放大器放大后测量-。
消费电子适配：智能手机摄像头模组供电对纹波极其敏感，PSRR需达到92dB以上-。测量时使用高灵敏度示波器，探头使用短线直接接触输出电容两端。
工业控制适配：ADC/DAC供电电路要求纹波峰峰值≤10mV，LDO后通常加π型滤波网络-。测量时用差分探头，避免地环路引入噪声。
（2）ATE自动测试机批量检测（工厂流水线场景）
在工厂批量生产阶段，使用ATE自动测试机对LDO芯片进行全功能测试。电性能测试涵盖接触性测试、开短路测试、电流耐压功耗测试、输出电压功能及压差测试等-。适用于工业控制设备代工厂的来料检验和消费电子OEM产线质检。
（3）热性能评估（三大场景通用）
LDO功耗计算公式：P = (Vin - Vout) × Iload-。功耗过高时使用热成像仪或热电偶监测芯片表面温度。当结温超过约150℃时，LDO会触发热关断保护，输出电压骤降-。排查方向：散热设计不足、负载电流过大、环境温度过高。
（4）温度漂移测试（工业+汽车场景重点）
在温箱中变化温度（-40℃至+125℃），测量输出电压随温度的变化量。工业级标准要求≤0.02%/℃-。车规级LDO需在-40℃至150℃范围内稳定工作，并满足AEC-Q100 Grade 0/1标准-。
四、补充模块：深度提升检测精准度
1. 三大场景不同类型LDO的检测重点
| 行业 | 类型 | 检测重点 | 关键方法 |
|---|---|---|---|
| 消费电子 | 低Iq LDO（用于TWS耳机） | 静态电流是否超标 | 串联微安表测Iq- |
| 消费电子 | 高PSRR LDO（用于摄像头） | PSRR是否达标 | 示波器+信号发生器测量 |
| 工业控制 | 高精度LDO（用于ADC/DAC） | 输出电压精度±1% | 6½位万用表+恒温环境 |
| 工业控制 | 宽输入LDO（用于24V系统） | 输入耐压35V是否满足 | 直流电源加压测试 |
| 汽车电子 | AEC-Q100 LDO | 全温范围稳定性 | 温箱温度循环测试 |
| 汽车电子 | 跟踪型LDO（用于传感器） | 跟踪精度与输出保护 | 对比参考电压轨测量 |
2. 三大场景LDO检测常见误区（避坑指南）
误区一：只测输出电压正常就认为LDO完好。危害：忽略了纹波、噪声、热性能等关键指标，可能放过带病工作的LDO。正解：空载正常后加额定负载测试，再用示波器看纹波。
误区二：忽略外围元件的影响。危害：输入/输出电容失效、反馈电阻偏移也会导致输出电压异常-。正解：先隔离后检测——怀疑LDO故障时，可断开负载、断开反馈电阻后单独测试。
误区三：输入端和输出端直接对地短路判断失误。危害：输入端与GND短路时，输出电容放电可能损坏LDO内部晶体管-。正解：断电放电后测量，不在通电状态短接引脚。
误区四：工业场景忽略环境温度对检测的影响。危害：高温环境测得数据偏低，误判为LDO损坏。正解：在25℃±5℃环境下测量，或在数据手册标注的温度条件下测试。
误区五：汽车场景使用普通万用表测车规LDO。危害：普通万用表抗干扰能力差，车载电源纹波大时读数漂移。正解：使用符合AEC-Q100认证测试规范的设备，或高输入阻抗万用表。
3. 三大场景LDO失效典型案例
案例1：消费电子——TWS耳机充电仓不充电
故障现象：充电仓无法为耳机充电，指示灯异常。检测过程：测量LDO输出端，0V（标称3.3V）。进一步测输入端——5V正常，但芯片表面有细微裂纹。拆焊后电阻档测量：IN-GND阻值仅数欧姆。结论：LDO内部短路损坏。解决方案：更换同型号LDO，同时检查输入端TVS管是否正常。
案例2：工业控制——PLC模拟量采集模块数据跳变
故障现象：4-20mA采集值无规律跳变。检测过程：用示波器测LDO输出端，发现纹波峰峰值达80mV（标准≤20mV）。测输入端发现24V电源带有约200mV高频纹波。LDO的PSRR在高频段不足，无法有效抑制噪声。解决方案：在LDO输入端增加LC滤波电路，输出端并联10μF陶瓷电容加强滤波。
案例3：汽车电子——车载GPS导航信号丢失
故障现象：车辆行驶中GPS信号频繁丢失，重启后恢复。检测过程：冷车启动时测量LDO输出——3.3V稳定；热车后行驶30分钟再测——Vout跌至2.8V。用热成像仪检查LDO表面温度达110℃。计算功耗：(12V-3.3V)×150mA≈1.3W。结论：散热设计不足，触发热关断。解决方案：重新设计PCB散热铜箔面积，在LDO背面增加导热垫连接外壳散热。
五、结尾
1. LDO检测核心（三大场景高效排查策略）
消费电子场景：外观检查→二极管档测短路→通电测Vin/Vout→示波器测纹波（PSRR要求高时）→评估热状态。
工业控制场景：断电放电→万用表测IN/OUT对地阻值→直流电源加额定输入→测量Vout精度（±1%）→电子负载加满载→示波器测纹波（≤10mV）→温箱验证温漂。
汽车电子场景：断开蓄电池→确认AEC-Q100认证→宽温范围测试→验证冷启动低压差→检查短路保护功能。
“测量LDO好坏”的核心公式：外观无异常 + Vin正常 + Vout接近标称值 + 带载后Vout稳定 + 纹波达标 = LDO基本正常。
2. LDO检测价值延伸（维护与采购建议）
日常维护：每6~12个月检查一次LDO输入/输出端电容是否有鼓包、漏液，用热成像仪扫描PCB查看LDO热点。
采购建议：消费电子优选高PSRR、低Iq型号；工业控制关注宽输入电压范围和高输出精度；汽车电子务必选择通过AEC-Q100认证的车规级LDO--。
PCB设计优化：LDO下方布置大面积接地铜箔辅助散热；输入/输出电容尽量靠近LDO引脚；敏感负载的LDO输出端预留0.1μF+10μF并联电容组合。
3. 互动交流
你在维修或质检过程中，是否遇到过LDO输出电压异常但始终找不到原因的困扰？工厂来料检验时，LDO批次性失效问题如何快速锁定是芯片本身问题还是外围电路异常？欢迎在评论区留言分享你的检测难题和解决经验。
