一、前置准备：工具选型与安全防护
1.1 压敏电阻检测核心工具介绍
基础款（新手入门标配）：
数字万用表：需具备电阻档（至少2MΩ量程）和二极管档，是进行万用表检测压敏电阻的核心工具。普通维修场景选用百元级自动量程万用表即可满足需求。
镊子与防静电工作台：用于贴片压敏电阻的引脚接触，避免静电损伤。家电维修和消费电子检测场景必备。
专业款（质检/批量检测必备）：
压敏电阻专用测试仪：核心功能是测量压敏电压（V1mA）、漏电流（IL）、残压（Vc），支持单件测试与连续批量测试模式。代表型号包括优利德UT506系列智能型防雷元件测试仪，具备高压短路保护、过流保护及合格范围自动筛选功能，适配电子厂流水线批量检测-。HPS2540/HPS2542系列精密压敏电阻测试仪采用高频高压技术和高精度恒流恒压源，可快速准确测量压敏电压、泄露电流、压比及非线性系数等全指标-。
防雷元件测试仪（手持式） ：如REKE3800A，便于现场携带，具备参数设置、高压限值设定、合格判断筛选等专业功能，适配工控设备现场巡检-。
示波器+组合波发生器：适用于研发验证和实验室深度分析，可模拟8/20μs标准雷电流波形，测量压敏电阻在浪涌冲击下的残压和通流耐受能力，符合IEC 61000-4-5标准-。
1.2 压敏电阻检测安全注意事项（重中之重）
由于压敏电阻通常跨接在电源输入端进行过压保护，检测时务必遵守以下4条核心安全规范：
断电与放电：检测前必须完全切断设备电源，并对待测电路中的电容进行放电（尤其是开关电源输入端的滤波大电容，可能残留数百伏电压）。在线测量压敏电阻时若不断电，轻则烧毁万用表，重则引发触电事故。
断开外围电路：压敏电阻在电路板上常与保险丝、电感等元件并联或串联，测量前应将其中一端引脚从电路板上焊起或挑开，确保测量值反映压敏电阻本体而非外围并联路径。
高压检测防护：使用压敏电阻专用测试仪时（输出电压最高可达3000V），操作人员应佩戴绝缘手套，工作台铺设绝缘垫，避免高压击穿空气间隙造成意外放电-。
元器件清理：测量前清除压敏电阻引脚表面的氧化物、灰尘或残留焊锡，确保表笔接触良好，否则高阻值可能被误判为无穷大。
1.3 压敏电阻基础认知（适配精准检测）

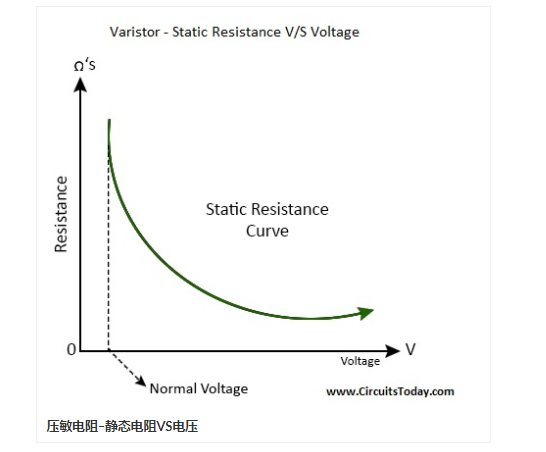

压敏电阻是一种以氧化锌为主要成分的金属氧化物半导体非线性电阻元件，核心特性是电阻值随两端电压变化——正常工作电压下呈高阻状态（兆欧级），当过电压达到阈值时电阻迅速下降至导通状态，吸收浪涌电流、钳位电压-。
与检测直接相关的关键参数：
压敏电压（标称电压） ：指通过1mA直流电流时压敏电阻两端的电压值，是判断元件好坏的核心基准-。
漏电流：在最大连续直流电压下流过压敏电阻的微小电流，正常值通常为几微安至几十微安，劣化后漏电流会显著增大-。
残压：通过规定波形大电流时两端出现的最高峰值电压，反映保护效果-。
通流容量：规定条件下能承受的最大脉冲电流幅值，单位为kA。
二、核心检测方法（分层实操）
2.1 压敏电阻基础检测法（家电维修新手快速初筛）
适用场景：家电维修、现场快速故障排查，无需断开电路，无须专业仪器。
第一步：外观目视检查
观察压敏电阻表面是否有烧焦、开裂、鼓包、引脚焊点熔化等明显损伤。这些是严重过压击穿的直接证据，一旦发现，直接判定为损坏，无需进一步测量。特别关注本体上的裂纹——即使外观完好，也可能已内部劣化。
第二步：断电状态下的电阻初测
将设备完全断电并放电后，用数字万用表电阻档（高阻档，建议2MΩ以上量程）测量压敏电阻两引脚之间的电阻值。在正常且未导通的情况下，万用表应显示“OL”或无穷大。若测得的阻值接近零或显示短路（蜂鸣档持续鸣叫），说明压敏电阻已被击穿损坏-。
家电行业判断标准（2026年最新） ：对于家用电器电源输入端的压敏电阻（如电磁炉、空调控制板、机顶盒电源），正常表现为正反向电阻均为无穷大；若测出有限阻值（如几十kΩ至几百kΩ），说明已劣化，漏电流明显增大，虽未完全短路但仍建议更换-。
行业注意要点：如果待测压敏电阻仍在电路板上且有其他元件与之并联，测得的电阻值可能受并联路径影响。若不确定并联情况，建议挑开一端引脚后再测量，确保判断准确。
2.2 万用表检测压敏电阻方法（新手重点掌握）
作为最通用的电子测量仪器，万用表检测压敏电阻是所有从业者的必修课，可分为静态检测和动态检测两个模块。
模块一：静态电阻测量（判断开路/短路）
操作步骤：
① 确认设备完全断电，并对待测电路中的电容进行放电。
② 将万用表档位调至电阻档，选择20MΩ量程（若为手动量程）。
③ 用红黑表笔分别接触压敏电阻的两个引脚（无需区分正负）。
④ 读取万用表显示的电阻值。
结果判断：
无穷大（OL） ：基本正常（仍需后续动态验证）。
阻值接近0或短路：已击穿损坏。
显示有限阻值（如几kΩ至几百kΩ） ：已劣化，不建议继续使用。
需要注意的是，万用表测试压敏电阻的准确性有限，测试电压较低（通常为9V），无法真正模拟压敏电阻在过压状态下的导通特性，因此静态电阻测量只能快速排除明显的短路/开路故障，不能作为最终合格判定依据-。
模块二：动态特性验证（进阶判断）
操作步骤（需可调直流电源辅助）：
① 将万用表档位切换至直流电压档。
② 将可调直流电源的输出端连接到压敏电阻两端，从0V开始缓慢升高电压。
③ 观察万用表电压读数变化——正常情况下，当电压升高至标称压敏电压值附近时，流过压敏电阻的电流应突然增大，电压被钳位。
④ 若在远低于标称电压时即出现电流突增，说明压敏电阻已劣化或击穿-。
方法说明：该动态方法本质上是模拟压敏电阻的非线性导通特性。对于已拆下的独立元件，用可调电源缓慢升压即可观察到电流突变点。对于仍在电路板上的元件，需要结合电路图判断是否受并联元件影响。
家电维修行业实用技巧：在维修开关电源类家电时，如果怀疑压敏电阻但手头无可调电源，可以先测量交流输入端的保险丝——若保险丝熔断且外观发黑，压敏电阻大概率已短路击穿，直接更换即可，无需复杂测试。
2.3 行业专业仪器检测压敏电阻方法（进阶精准检测）
适用于工厂流水线批量检测、专业质检环节及高精度确认场景。
专业仪器一：压敏电阻专用测试仪（如UT506系列/HPS2540系列）
操作流程（以单件测试模式为例）：
① 将待测压敏电阻的引脚插入测试仪的测试夹具。
② 在测试仪面板上设定参数：选择测试类型（MOV压敏电阻测试）、设定合格范围（压敏电压上限/下限、漏电流上限）。
③ 启动测试，仪器自动输出升压信号，测量并显示压敏电压（V1mA）、漏电流（IL）等核心参数-。
④ 仪器根据预设的合格范围自动判断并给出PASS/FAIL结果。
行业核心判断指标（依据IEC 61051与GB/T 10193标准）：
| 检测参数 | 合格判定标准 | 说明 |
|---|---|---|
| 压敏电压（V1mA） | 标称值±10%以内 | 超过±10%偏差即为性能异常- |
| 漏电流（IL） | ≤20μA（依型号而定） | 超过50μA即表明已劣化 |
| 绝缘电阻 | ≥100MΩ | 使用高阻计在高压下测量- |
批量检测技巧：专业测试仪通常支持连续测试模式，在电子厂流水线检测时，可将仪器设置在自动升压模式下，配合自动分选机实现快速批量筛选。对于大批量来料检验，建议先测量10%抽样样本的压敏电压分布，若偏差超过±5%则应警惕批次质量问题-。
专业仪器二：示波器+组合波发生器（实验室/研发验证）
适用于验证压敏电阻在真实浪涌冲击下的保护效果：
① 使用符合IEC 61000-4-5标准的组合波发生器，设定8/20μs冲击电流波形。
② 将待测压敏电阻接入测试回路，示波器电压探头并联于压敏电阻两端。
③ 施加标准冲击电流，通过示波器捕获残压波形，计算残压比（Vclamp/V1mA）-。
④ 优质型号残压比可控制在1.4以下，例如620V压敏电阻在10kA冲击下残压不超过870V-。
工控设备在线检测技巧：对于PLC控制柜、变频器等无法轻易断电的工控设备，可采用便携式防雷元件测试仪进行在线检测。但需注意：若压敏电阻与其他元件并联（如电容、电阻网络），在线测量值会受并联回路影响，建议参考电路图评估并联影响后再做判断。工控场景下压敏电阻的检测频次建议为每半年一次，恶劣环境（高湿度、多雷区）需缩短至每季度一次-。
三、补充模块：行业适配与进阶避坑
3.1 不同类型压敏电阻的检测重点
插件式压敏电阻（家电/工业主流） ：检测时重点关注外观裂痕和引脚松动。在工控变频器、伺服驱动等大功率场景中，需额外检测通流容量，可通过专业测试仪进行8/20μs冲击电流耐受测试，验证是否满足电路设计浪涌等级要求-。
贴片压敏电阻（消费电子/汽车电子主流） ：体积微小（常见尺寸0603、0805），检测时需使用防静电镊子夹持，避免手指直接接触引脚。用万用表测量时，正常应为无穷大；若测出阻值偏小（如几十kΩ）但非零，说明内部已存在漏电流，应果断更换-。在汽车电子场景中，贴片压敏电阻需通过AEC-Q200车规认证，检测标准更严格，要求验证其在温度冲击、湿热、振动冲击下的性能稳定性-。
防雷型压敏电阻（通信基站/光伏逆变器） ：重点检测通流容量是否满足浪涌防护等级要求。依据IEC 61000-4-5标准，4级防护要求通流容量达10kA（8/20μs），通信基站常选用20kA级压敏电阻-。在光伏和储能系统场景中，还需额外检测额定电压下的漏电流特性，确保长期运行稳定性-。
3.2 行业常见检测误区（避坑指南）
| 误区 | 行业场景示例 | 正确做法 |
|---|---|---|
| 认为万用表无穷大=压敏电阻完全正常 | 变频器维修中，静态测量阻值无穷大，但装回后仍频繁跳闸 | 静态测量只能排除短路/开路，劣化（漏电流增大）必须用专用测试仪检测 |
| 在线测量时忽略并联元件影响 | 电源板上压敏电阻与X电容并联，测出低阻误判为短路 | 挑开一端引脚后再测量，或参考电路图评估并联影响 |
| 忽视环境温度对检测的影响 | 工业厂房高温环境下测试，误将高温漂移判断为元件劣化 | 专业检测应在25℃±2℃条件下进行- |
| 选型过大导致误判 | 充电桩中压敏电阻选型电压过高，无法在过压时及时导通 | 测量前确认标称压敏电压是否适配电路工作电压- |
| 只测电压不测漏电流 | 工厂来料质检仅用万用表测开路/短路，劣化元件流入产线 | 批量检测应使用专用测试仪同时测量压敏电压和漏电流 |
3.3 行业典型案例（实操参考）
案例一：LED驱动电源压敏电阻老化失效
某品牌LED路灯驱动电源在使用一年后批量出现开机不亮故障。维修人员排查发现电源输入端压敏电阻外观完好，用万用表静态测量阻值无穷大（判断为正常）。但装回后依然无法正常工作。进一步用专用测试仪检测发现：压敏电压从标称470V降至360V，漏电流从正常值8μA飙升至180μA，远超合格范围。分析原因为：该批驱动电源长期处于电网电压波动较大的环境中，压敏电阻经历了多次微小浪涌冲击，性能逐步衰退，表现为压敏电压下降、漏电流增加-。解决方案：更换同规格压敏电阻（14D471K），并建议在电源输入端增加一级气体放电管进行分级防护，分散浪涌能量。
案例二：工厂变频器群发性压敏电阻烧毁
某拉丝厂在一次发电机故障中，输出高压电瞬间烧毁了厂内二十几台30kW变频器。故障现象为变频器输入端压敏电阻全部炸裂、保险丝熔断、整流桥损坏。失效分析表明：发电机输出异常高压脉冲超出了变频器输入端压敏电阻（选用470V压敏电压）的极限承受能力，压敏电阻在抑制过电压时发生陶瓷炸裂，未能有效保护后级电路-。解决方案：在变频器输入侧加装三级浪涌保护装置（SPD），选用通流容量更大的压敏电阻（从10D系列升级至20D系列），同时为工厂发电机配置稳压及过压保护装置，从源头消除异常高压脉冲隐患。
四、结尾与价值延伸
4.1 压敏电阻检测核心（分级排查策略）
根据检测精度需求和场景特点，推荐采用以下分级检测策略：
第一级（快速初筛）——家电维修/现场应急：
外观检查 → 万用表静态电阻测量（无穷大为初步正常，短路为击穿损坏）→ 若外观完好且阻值无穷大，基本可判断无明显短路开路故障。
第二级（标准检测）——维修店/普通质检：
静态检测合格后，使用可调电源+万用表进行动态导通特性验证，或使用便携式防雷元件测试仪测量压敏电压和漏电流，与标称值比对偏差是否在±10%以内。
第三级（专业精测）——工厂批量质检/实验室验证：
使用压敏电阻专用测试仪进行全参数测量（压敏电压、漏电流、残压、通流容量），配合组合波发生器验证浪涌耐受能力，参照GB/T 10193与IEC 61051标准进行合格判定-。
核心逻辑：检测的深度应与应用场景的风险等级匹配。家电维修中，用万用表静态检测排除明显故障即可；但工控设备、汽车电子、通信基站等对可靠性要求高的场景，必须进行专业仪器全参数检测。
4.2 压敏电阻检测价值延伸（日常维护与采购建议）
日常维护建议：对于配置有压敏电阻的设备（如变频器、PLC控制柜、通信电源、家电电源板），建议每半年进行一次在线电阻测量——在设备正常工作时，测量压敏电阻两端的交流/直流电压，确认其工作电压是否低于标称压敏电压的70%（正常工作时应远低于导通阈值）。若发现压敏电阻表面温升明显高于周边元件（正常应为环境温度），说明漏电流异常增大，已处于劣化状态，应立即更换。
采购与校准建议：采购压敏电阻时，应要求供应商提供同批次产品的出厂检测报告，重点关注压敏电压分布范围和漏电流数据。对于汽车电子、医疗设备等高可靠性场景，建议选用通过AEC-Q200车规认证或符合IEC 61051标准的高等级产品-。定期校准检测仪器——压敏电阻专用测试仪建议每年送计量机构校准一次，确保压敏电压测量精度在±1%以内-。
4.3 互动交流（分享您的压敏电阻检测难题）
您在实际维修或质检过程中，是否遇到过压敏电阻检测方面的疑难问题？例如：万用表检测阻值正常但装回设备后依然故障？工控变频器在潮湿季节压敏电阻频繁损坏？还是汽车电子电路中贴片压敏电阻的在线检测方法？欢迎在评论区留言分享您的压敏电阻行业检测难题，我将结合最新的行业案例和检测标准为您提供参考思路。
更多检测干货：关注本专栏，后续将陆续发布“热敏电阻检测方法（适配家电维修与工控场景）”“TVS管与压敏电阻的选型与检测对比”等系列原创内容，帮助电子行业从业者快速掌握元器件检测核心技巧。
