晶振检测全场景实操指南(示波器万用表频率计三种方法,消费电子工业汽车医疗行业适用)

小编头像

小编

管理员

发布于:2026年04月24日

4 阅读 · 0 评论

摘要:晶振被誉为电子设备的“心脏”,为微控制器、通信模块和时钟电路提供精准的时序基准-2。一款智能手机需使用4~8片晶振,车载ECU、医疗监护仪、工业PLC等关键设备更是离不开它-49-。晶振一旦失效,系统可能无法启动、通信异常甚至功能瘫痪。测量晶振好坏 涉及多种 晶振检测方法——示波器检测法精度最高但操作有门槛,万用表检测晶振好坏 适合快速初筛但有局限性,频率计法则能精准锁定频率输出。本文将结合消费电子、工业控制、汽车电子、医疗设备四大行业的实际应用场景,从基础认知到专业仪器检测,分层详解实操方法,帮助不同基础的从业者快速掌握 晶振好坏判断 技巧,同时规避检测中的常见误区和安全风险。

一、前置准备

1.1 多行业晶振检测核心工具介绍(基础款+专业款)

基础工具(新手必备,适配消费电子、家电维修等场景):

  • 数字万用表:必备核心工具。选择支持电阻测量(欧姆档)、直流电压测量(DCV档)和蜂鸣通断检测的型号,建议选用自动量程款式以降低操作门槛。适用于电子爱好者、维修学徒进行快速初筛和故障排查。

  • 镊子/防静电工具:辅助操作,避免静电损伤晶振内部敏感结构。有源晶振对静电尤其敏感,操作前建议佩戴防静电腕带-20

  • 放大镜(10倍以上) :用于外观检查,识别外壳凹陷、引脚虚焊、基座开裂等机械损伤-1

专业工具(适配工业质检、汽车电子维修、医疗设备维护等场景):

  • 示波器:精度最高的晶振检测工具。需带宽≥100MHz(晶振方波检测需带宽为被测信号频率的10倍),探头选用10×衰减探头以减少负载电容对振荡电路的干扰-4-2。适用于工业自动化设备维修、通信基站时钟调试等高精度场景。

  • 频率计(频率计数器) :专门测量晶振实际输出频率,精度可达10位有效数字。有源晶振可直接测量输出脚位,无源晶振需搭配振荡电路使用-43-4

  • 晶振测试仪/网络分析仪:专业级设备,基于π型网络零相位法测量,可一次性测出频率、等效串联电阻(ESR)、静电容、动态电容、Q值等全部参数-39。适用于晶振生产质检、批量检测、车规级晶振AEC-Q200认证测试等专业场景-65

  • 高低温试验箱:用于测试晶振在不同温度下的频率稳定性。工业级和车规级晶振需在-40℃~+125℃范围内验证频率漂移,测试需遵循IEC 60679等国际标准-57-61

1.2 多行业晶振检测安全注意事项(重中之重)

晶振虽为小功率元件,但检测过程中的不当操作可能导致设备损坏甚至安全事故。以下为各行业的专属安全要求:

⚠️ 通用核心规范(适用所有场景):

  1. 断电检测原则:在测量电阻或通断时,必须断开电路电源并放电。带电测量电阻会导致万用表损坏和测量结果错误。

  2. 防静电措施:晶振内部结构精密,静电可能造成晶片镀银层破坏或导电胶断裂-22。检测前佩戴防静电腕带,使用防静电镊子。

  3. 探头使用规范:示波器测试无源晶振时,必须使用10×衰减探头,否则探头电容(通常10~20pF)会改变晶振负载条件,可能导致电路停振而得出错误测量结果-4

  4. 焊接温度控制:手工焊接时温度不宜过高(建议≤300℃),焊接时间不宜过长(≤3秒/引脚)。过度的热应力会导致晶振内部等效串联电阻增大,直接造成起振困难-1

🚗 汽车电子专属要求:车载晶振需在-40℃~+125℃环境及强振动条件下工作。测试时应避免在发动机高温状态下带电操作,同时需关注晶振在振动环境下的频率稳定性是否符合AEC-Q200标准要求-

🏭 工业控制专属要求:工业设备中晶振通常配合PLC、变频器工作,可能存在高压干扰。检测前务必确认设备已完全断电并完成放电,避免高压反灌损坏测试仪器。

🏥 医疗设备专属要求:医疗设备晶振检测需关注频率漂移对生命体征监测精度的影响(如心电监护仪频率漂移≤10ppm)-79。检测时需在防静电环境中操作,避免在患者附近进行带电检测。涉及植入式设备的晶振更换需遵循ISO 13485质量管理体系要求-78

1.3 晶振基础认知(适配多行业精准检测)

什么是晶振? 晶振分为两大类:无源晶振(晶体谐振器)有源晶振(晶体振荡器) -49。无源晶振仅包含石英晶体,依赖外部MCU的振荡电路驱动,输出正弦波,成本低(0.11元),广泛应用于消费电子和嵌入式系统-50。有源晶振集成了石英晶体和振荡电路,仅需供电即可输出方波,精度更高,成本也更高(1500元),适用于通信基站、精密仪器等高要求场景-50

核心检测参数(理解这些有助于精准判断晶振好坏):

参数含义与检测的关系
标称频率晶振出厂标定的中心频率检测时实际频率偏差越小质量越好-6
负载电容(CL)晶振正常工作所需的外界有效电容匹配不当会导致不起振或频率偏移,是故障常见原因-20-1
等效串联电阻(ESR/Rr)晶振在谐振频率处的等效电阻,通常为10~100ΩESR过大会导致起振困难甚至停振-22
调整频差(ppm)频率相对于标称值的最大允许偏差商用级±50ppm,工业级±20ppm,车规/通信级更严-57-61

💡 极简注释:ppm(parts per million,百万分之一)。例如,±20ppm表示每百万次振荡中最多偏差20次,换算成日常概念,即100万次里有20次误差。ppm值越小,晶振频率越精准。

二、核心检测方法

2.1 基础检测法(消费电子/家电维修快速初筛)

适用场景:维修时快速判断晶振是否存在明显物理缺陷,无需复杂仪器。

操作流程(三步法):

第一步:外观目检

  • 检查晶振外壳是否存在凹陷、撞件痕迹、基座开裂等机械损伤-1

  • 检查引脚是否有虚焊、连锡、氧化或锈蚀-6

  • 检查晶振周围PCB走线是否有可见的断裂或烧毁痕迹-1

  • 判断标准:任何明显物理损伤均可初步判定为不良品,需更换。

第二步:电气通断检测(使用万用表电阻档)

  • 将万用表置于欧姆档(通常选择2MΩ或自动量程)。

  • 在不加电的情况下,红黑表笔分别接触晶振两个引脚。

  • 正常无源晶振(2脚)电阻应为无穷大(开路) 。若出现短路(电阻接近0Ω)或明显低阻,则为坏件-6

  • 注意:此方法仅能检测短路故障,无法检测断路或参数漂移-8

第三步:PCB线路通断检测(有源晶振供电检查)

  • 使用万用表蜂鸣档,测量晶振周围线路是否存在空焊、短路、开路-1

  • 对于有源晶振,用电压档测量供电引脚是否有正确的供电电压输入(需对照规格书确认)-1

💡 行业适配技巧:在消费电子维修(手机、电脑主板)场景中,大部分晶振故障由物理损伤(如跌落导致晶片振碎)或焊接不良引起,外观检查和通断检测就能发现约60%的故障-20。工业设备因环境温度变化大,晶振失效更多表现为参数漂移,基础检测法检出率有限,建议结合仪器检测。

2.2 通用仪器检测法(新手重点——万用表+示波器实操)

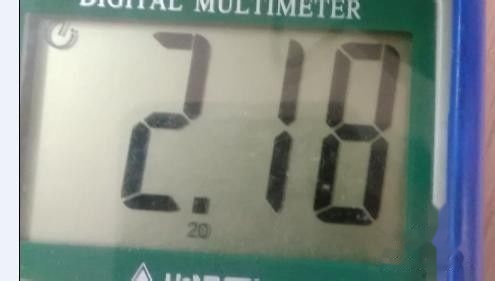

方法一:万用表直流电压法(无示波器时的应急检测)

适用场景:维修现场无示波器时快速验证晶振是否起振,也适用于消费电子、家电维修场景。

操作步骤:

  1. 电路通电正常运行。

  2. 万用表置于直流电压档(DCV) ,选择合适量程(如20V档)。

  3. 黑表笔接电路地(负极),红表笔依次测量晶振两个引脚的电压。

  4. 记录两个引脚的电压读数。

结果判断:

  • 晶振正常起振时,两引脚电压约为芯片供电电压Vcc的一半-4。例如3.3V系统中,两脚电压均应在1.65V左右。

  • 若两引脚电压差<0.1V或远偏离1/2 Vcc,可能未起振-2

⚠️ 重要警示(新手必看):

  • 此方法存在误判风险——若芯片内部振荡电路损坏,即使晶振本身完好,也无法产生正确时钟信号-4-。电压异常不等于晶振损坏,还需交叉验证。

  • 无法测量频率精度,只能判断是否“起振”,不能判断“振得准不准”。

方法二:万用表电阻辅助法(老维修员经验技巧)

操作步骤(验证有效的方法) -8

  1. 万用表置于直流电压档,黑表笔接电路负极。

  2. 红表笔接触晶振任意一脚。

  3. 用镊子接触晶振另一引脚。

  4. 观察万用表读数变化——若有明显电压变化(约1V左右),说明晶振能对外部扰动产生响应,为良好状态。

原理说明:镊子触碰改变了晶振引脚间的电容,引起振荡频率和电压变化。此方法经电子工程师验证有效,适合无示波器时的快速判断-8

方法三:示波器检测法(精度最高,新手进阶)

适用场景:需要确认晶振是否真正起振以及输出波形质量时,是精度最高的检测方法,适用于工业设备维修、通信设备调试等需要高质量时钟信号的场景-2

操作步骤:

  1. 探头设置:示波器探头设置为10×衰减。使用1×探头的高输入电容(通常100pF以上)会严重加载振荡电路,可能导致晶振停振--4

  2. 通道设置:选择带宽≥100MHz,耦合方式设为直流耦合(DC)。

  3. 连接方法:探头接地夹接电路地,探针接触晶振输出引脚(OSC_OUT)-2

  4. 观察波形:正常起振时,应看到稳定正弦波或方波。

结果判断:

  • 波形形态:正弦波或方波,占空比接近50%-5

  • 频率精度:实测频率接近标称值,偏差在规格书允许范围内(如12MHz晶振实测应在11.999MHz~12.001MHz之间)-2

  • 幅度要求:峰峰值≥300mV(常见范围300mV~2V),幅度过低可能表示驱动不足-2

⚠️ 进阶技巧:测量无源晶振时,若10×衰减探头仍导致停振,可考虑使用有源高压差分探头,其输入电容可低至0.9pF-。这在测量高频晶振(>50MHz)或低功耗设计电路中尤为重要。

2.3 行业专业仪器检测法(进阶——频率计/晶振测试仪)

方法四:频率计检测法(精准锁定频率输出)

适用场景:需要确认晶振实际输出频率是否精确时,适用于通信基站、精密仪器、车载ECU等对频率精度要求严苛的场景。

有源晶振检测(操作简单) :直接接上电源(注意供电电压匹配),用频率计探头测量输出脚位,读出频率值。若有正常频率信号输出(常见为方波,温补晶振有削峰正弦波输出),则可视为已正常起振-43-4

无源晶振检测(需搭建简易电路) :无源晶振需在振荡电路中工作,可使用晶振测试仪自动完成,或搭建简单振荡电路(参考MCU数据手册推荐电路),再用频率计测量输出频率-43

结果判断标准(行业通用)

应用行业频率精度要求说明
消费电子≤±50ppm如蓝牙耳机、遥控器
工业控制≤±20ppm如PLC、工控设备
通信基站/导航≤±2.5ppm(需TCXO)温补晶振,高稳定性
精密仪器/航天≤±1ppb(需OCXO)恒温晶振,极高精度

注:1ppb = 0.001ppm

方法五:晶振测试仪/网络分析仪检测(专业级全参数测量)

适用场景:晶振生产质检、批量检测、车规级认证、失效分析等专业场景。

目前市面上的无源晶振测试仪从原理上分为三类-39

  1. 基于频率计原理:只能测频率,无法测试ESR、静电容等参数,适合简单筛选。

  2. 基于阻抗计原理:可测频率和阻抗,但需分开测试,操作复杂,效率较低。

  3. 基于网络分析仪原理(主流推荐):可一次性测出全部参数——频率、ESR、静电容、动态电容、动态电感、Q值、频率牵引力等,测试自动化程度高,速度快-39。代表型号有进口的250B、国产的GDS-80系列等-39

检测依据标准:SJ/Z 9154.1-87/IEC 444-1《用π型网络零相位法测量石英晶体元件参数》-39。批量检测时,建议选择符合IEC 60679、GB/T 12273等标准的测试方案,确保结果可追溯-38

💡 汽车电子专业提示:车规级晶振需通过AEC-Q200认证,全套测试包含28项——电性能测试、高温存储、温度循环、湿热偏压、机械冲击、振动、可焊性、ESD等-65。检测判定核心标准是零失效(Zero Defect)-65。如果贵司晶振需要进入Tier1供应链,AEC-Q200认证几乎是“入门门槛”-65

三、补充模块

3.1 不同类型晶振的检测重点(多行业适配)

无源晶振 vs 有源晶振检测差异:

对比维度无源晶振有源晶振
检测难度较高(需在电路中检测)较低(可直接加电测频率)
主要检测方法示波器波形+电压法+替换法频率计直接测+供电电压检查
关键检测参数负载电容匹配、ESR、起振状态供电电压、输出频率、波形质量
常见故障点负载电容不匹配导致不起振-20输入电压接反或超压导致烧毁-22

各行业专用检测重点:

  • 消费电子(手机/电脑主板):重点检测频率精度(±30~±50ppm即可)和起振状态,关注跌落/振动导致的晶片振碎故障-20

  • 汽车电子(ECU/ADAS):重点检测频率稳定性(需达±10~±20ppm)、宽温范围(-40℃~+125℃)和抗振动性能,必须符合AEC-Q200标准-65

  • 工业控制(PLC/工控设备):重点关注ESR参数(通常≤80Ω)和宽温稳定性(工业级需±20ppm以内),考虑高温、高湿、电源波动等工业环境干扰-57-50

  • 医疗设备(监护仪/影像设备):频率漂移检测是核心——IEC 60601-1标准要求频率漂移≤10ppm-79。监护仪28%的心率监测误差源于晶体频率漂移超限-79,医疗晶振还需满足IEC 60601-1(电气安全)和ISO 13485(质量管理体系)要求-78

3.2 多行业晶振检测常见误区(避坑指南)

误区1:听声音判断晶振好坏

  • 错误认知:认为正常工作的晶振会发出声音。

  • 真相:晶体的振荡频率(通常数MHz至百MHz)远超人耳可听范围(20Hz~20kHz)。有时能听到声音反而说明晶体质量不佳(如内部松动产生机械共振),更多时候正常晶振不会发出任何可闻声响-5

误区2:万用表电阻档测出无穷大就是好晶振

  • 错误认知:以此作为唯一判断标准。

  • 真相:电阻无穷大只能说明没有短路,无法判断断路或参数漂移。此方法“只能概率性地猜测晶振好坏,不值得推广”-8

误区3:负载电容随意搭配即可

  • 错误认知:忽略负载电容匹配的重要性。

  • 真相:负载电容不匹配是晶振不起振和频偏的最常见原因-20。若晶振规格要求12pF负载电容,实际使用22pF外部电容,可能导致振荡条件不满足-。计算公式:CL = Cs + (C1 × C2)/(C1 + C2),其中Cs为杂散电容(通常3~5pF)-50

误区4:所有晶振检测方法都适用有源和无源

  • 错误认知:用同样方法检测所有晶振。

  • 真相:无源和有源晶振的检测方法差异很大。有源晶振可直接加电测频率,操作简单;无源晶振必须在振荡电路中才能正常工作,检测更复杂-43

误区5:示波器直接用1×探头测量

  • 错误认知:认为探头直接接上就能测。

  • 真相:1×探头输入电容大(通常100pF以上),会严重影响晶振的负载条件,可能导致电路停振。必须使用10×衰减探头或高阻有源探头-4-

3.3 多行业晶振失效典型案例

案例一:车载ECU晶振失效导致发动机控制异常(汽车电子场景)

故障现象:某车型批量出现发动机怠速不稳、加速顿挫,偶发性故障码指向ECU时钟源异常。

检测过程

  1. 外观检查发现晶振引脚周围PCB有轻微振动痕迹。

  2. 用万用表电压法测得晶振两脚电压偏离1/2 Vcc(系统为5V供电,两脚电压分别为2.1V和2.9V,差0.8V)。

  3. 示波器检测显示波形幅度仅80mV(正常应≥300mV),频率偏移达±150ppm。

  4. 替换同型号车规晶振后,电压恢复为2.5V/2.5V,波形幅度恢复至400mV,频率偏差降至±5ppm。

根本原因分析:车辆长期在颠簸路段行驶,晶振内部晶片因机械振动产生微裂纹,等效串联电阻从标称40Ω大幅升高至150Ω,导致振荡电路起振困难、频率严重偏移-20

解决对策:选用符合AEC-Q200标准的高抗震车规晶振,并在PCB设计时增加晶振区域的点胶加固。

案例二:监护仪频率漂移导致心率误报(医疗设备场景)

故障现象:某医院心电监护仪连续多台出现心率误报——患者实际心率正常,监护仪却频繁报警心率过低或过高。

检测过程

  1. 用频率计检测监护仪32.768kHz实时时钟晶振,发现实际频率为32.766kHz,偏移约61ppm。

  2. 按照IEC 60601-1标准要求,医疗设备时钟精度需满足频率漂移≤10ppm-79。61ppm的偏移已远超允许范围。

  3. 检查外部匹配电容,发现PCB上使用的电容值与晶振规格书要求不匹配。计算实际负载电容(CL = Cs + (C1 × C2)/(C1 + C2)),发现偏差达5pF。

  4. 更换为匹配负载电容的电容后,频率恢复至32.768kHz±3ppm,心率监测恢复正常。

根本原因分析:PCB设计时忽略了杂散电容的影响,导致实际负载电容与晶振要求严重不符,进而引起频率漂移-79

解决对策:医疗设备晶振设计需严格按公式计算负载电容,选用精度±5%的匹配电容,并在量产前用频率计100%抽测验证。

四、结尾

4.1 晶振检测核心(多行业高效排查策略)

基于不同行业场景和读者基础,建议采用分级检测策略:

新手入门级(消费电子维修、电子爱好者适用)

  • 第一步:外观检查 + 万用表电阻法(快速排除短路故障)

  • 第二步:万用表电压法(判断是否起振,注意芯片故障误判风险)

  • 第三步:替换法(用同型号良品替换,是最直观有效的验证方法)-2

工程师进阶级(工业设备维修、汽车电子诊断适用)

  • 第一步:示波器波形检测(确认波形形态、幅度、频率精度)

  • 第二步:频率计精度验证(如有条件,测量实际频率偏差)

  • 第三步:外围电路分析(检查负载电容匹配、ESR是否在规格范围内)

专业质检级(晶振生产、车规认证、批量检测适用)

  • 使用π型网络晶振测试仪(如GDS-80系列)进行全参数自动测试

  • 遵循IEC 60679、GB/T 12273、AEC-Q200等行业标准

  • 批量检测时建立SPC统计过程控制,跟踪频率分布趋势

📌 核心原则测量晶振好坏 不能依赖单一方法。万用表适合快速初筛,示波器是精度最高的“金标准”,频率计适合验证精度,专业测试仪适合批量检测。组合使用方能获得可靠结果。

4.2 晶振检测价值延伸(行业维护与采购建议)

日常维护技巧:

  • PCB布局:晶振尽量靠近MCU时钟引脚,走线短且粗(建议≥0.2mm),避免与高速信号线平行布线,减少寄生电容干扰-1

  • 防潮防尘:工业环境下,晶振周围保持清洁,避免导电粉尘堆积引起漏电。

  • 定期校准:高精度设备(如通信基站、精密测量仪器)建议每1~2年用频率计检测一次晶振输出频率,监测老化趋势。

采购与选型建议:

  • 消费电子产品选无源晶振,频率精度±30~±50ppm即可,关注成本。

  • 工业/汽车应用建议选有源晶振或车规级晶振,精度需±20ppm以内,必须关注温度特性和AEC-Q200认证-61

  • 5G通信/精密仪器需TCXO或OCXO,精度要求达±0.1ppm甚至ppb级别,选型时重点关注相位噪声指标-61

  • 采购时务必核对规格书中的负载电容(CL)等效串联电阻(ESR) 参数是否与电路设计匹配,不匹配是导致不起振的最常见原因-20

4.3 互动交流(分享你所在行业的晶振检测难题)

以上是结合消费电子、工业控制、汽车电子、医疗设备等行业场景整理的晶振检测实操指南。你在实际工作中是否遇到过以下情况?

  • 在维修手机或电脑主板时,是否遇到过示波器一接上去晶振就停振的问题?你是如何解决的?

  • 在汽车ECU维修中,是否遇到过晶振在常温下正常、高温下就失效的故障?检测时有什么经验?

  • 工业设备中的晶振失效,你遇到过哪些因环境因素(高温、高湿、振动)导致的特殊故障?

  • 医疗设备对晶振精度的要求极高,你是否遇到过因频率漂移导致设备误报的案例?如何排查的?

欢迎在评论区分享你在晶振行业检测中遇到的疑难问题或独家经验。如果你觉得本文对你有帮助,请收藏+转发,让更多电子行业从业者看到这份实用指南!

(关注我,获取更多电子元器件检测干货——示波器使用技巧、万用表进阶玩法、行业失效案例分析,持续更新中!)
